Zestaw gwintowników M12x1.25:

Przeznaczone do zastosowań ogólnych, do gwintowania otworów przelotowych i nieprzelotowych (<2.5d), w stalach konstrukcyjnych węglowych, niskostopowych i staliwie o wytrzymałości do Rm < 600MPa.

Specyfikacja techniczna:

• typ gwintu: metryczny zwykły prawoskrętny.
• twardość: 60°HRc (+/-1°).
• ilość rowków wiórowych: 4.
• zarys gwintu: kąt 60°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

Normy:

• Zgodne z normą: DIN-352/3-P.
• norma gwintu: ISO DIN-13.
• tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu pod gwintowanie to ø10.8 mm.

Wymiary

• gwint (d1): M12.
• skok gwintu (p): 1.25.
• długość części całkowitej (l1): 80 mm.
• długość uchwytu zabieraka (l2): 10 mm.
• średnica uchwytu zabieraka (d2): kwadrat 7.0 mm.

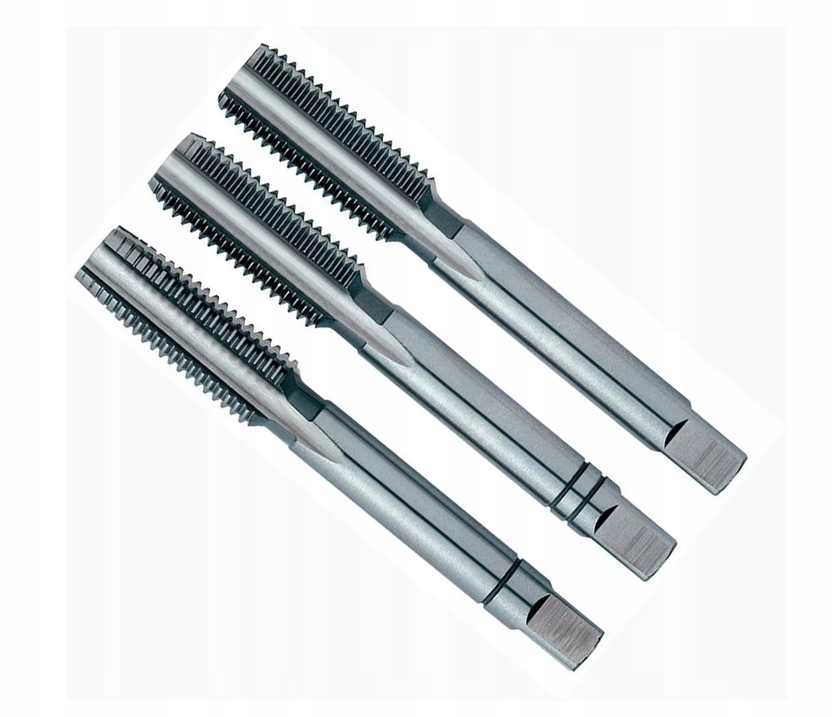

Komplet składa się z 3 gwintowników:

• Nr1 zdzierak: z nakrojem 8P (8 zwojów gwintu w części wcinającej) i kącie przystawienia nakroju 5°.

• Nr2 pośredni: z nakrojem 4P (4 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 10°.

• Nr3 wykańczak: z nakrojem 2P (2 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 20°.
